Корпуса Foxconn: TS-001
 4 февраля 2007
Корпус TS-1
Комплектация
Комплектация TS-1: пакетик с крепежом, сетевой кабель, инструкция на английском и дополнительный 80мм вентилятор на задней стенке корпуса.
Внешний вид
Лицевая панель
Все дело в вентиляционных отверстиях передней пластиковой панели, которые превратились в жабры. Но на эффективности это не скажется, т.к. по-прежнему в нижней части передней панели имеются дополнительные вентиляционные отверстия,
через которые будет осуществляться интенсивный подсос воздуха.
 Над жабрами расположена единственная кнопка Power и два довольно крупных окошка светодиодов-индикаторов работы HDD и питания. У TS-1 на середину передней панели вынесены два порта USB и два аудио разъема без какой-либо крышки. Чувствуется, что сегмент позиционирования этого корпуса хоть и расширился до домашнего юзера, но по-прежнему охватывает офис-компьютеры  Крышек отсеков 5,25" всего три, и все они глухие - никаких вырезов под оптический привод нет, так что крышки придется снимать совсем. Ну а вот под внешние устройства форм-фактора 3,5" выделено целых две крышки, так что в этом корпусе вы без труда сможете разместить рядом, скажем, флоппик и кард-ридер. Боковые стенки
Та стенка, которая ближе к материнской плате, в этом корпусе вентиляционных отверстий не имеет совсем.  А вот вторая стенка, которая обеспечивает доступ к внутренним устройствам, имеет огромное количество вентиляционных отверстий в нижней части и аналогичную предыдущему корпусу систему вентиляции процессора.
Задняя панель и низ
Крепеж и одной и другой стенки - обыкновенные винты, откручивающиеся отверткой. Для домашнего юзера - это не очень хорошо. Что ж, значит Foxconn тем самым четко обозначил позиционирование TS-001- офис. Ведь именно там совершенно нежелательно, чтобы пользователи с "шаловливыми" ручками могли легко добраться до всех внутренностей машины.

Если отсутствие специальных винтов считать не минусом, а, в данном случае, плюсом, то явных отрицательных черт у задней панели TS-001 обнаружено не было - сзади имеются все необходимые места под разъемы, обусловленные форматом ATX, а также достаточно вентиляционных отверстий для обеспечения эффективного выдува воздуха из корпуса. Кроме того, есть и петля для замка безопасности (опять же, чтобы случайный прохожий с шаловливыми ручками не имел простого доступа внутрь корпуса).
Внутреннее строение и установка девайсов
 Чтобы открыть корпус, нужно отвернуть руками два винта и потянуть крышку назад за специальную впадину. Вот оно! Наконец-то появились винты с увеличенными пластиковыми головками, так что отвертка здесь не нужна. Впрочем, именно так открывается абсолютное большинство современных компьютерных тауэров, рассчитанных на домашнее использование.
Как и TLA-570A, крышка этого кейса несет на себе пластиковую трубу со вставным фильтром для обеспечения направленного эффективного отвода теплого воздуха от процессора.
Трем внешним крышкам 5,25" соответствуют внутри три отсека под девайсы 5,25". Конечно, это меньше, чем у предыдущего бокса, но зато девайсы этого форм-фактора в TS-1 имеют индивидуальную возможность быстрой установки, т.е. пластиковые замки здесь стоят на каждом слоте отдельно. Замки эти совершенно аналогичны тем, что стоят на 3,5" отсеках TLA-570A. Принцип действия их прост - закручиваете винты в устанавливаемые девайсы и вставляете последние в отсеки. Замок сработает как защелка. Захотите вынуть устройство - нажмите на ручку замка и тяните девайс. Все просто.
Точно такие же замки стоят и на четырех отсеках 3,5", два из которых имеют выход наружу, а два других явно предназначены под HDD и расположены очень необычно - повернуты на 90 градусов так, чтобы вы легко могли вставлять и вынимать шлейфы и кабели. Грамотное и продуманное решение.

Правда есть и один минус - 3,5" отсеков по сравнению с TLA-570A уменьшилось на целых два - грустно. Куда же в этом случае девать свободное место? А вот здесь нас ждет загадка? Дело в том, что свободного места под отсеками хоть отбавляй и там явно присутствуют отверстия под крепление легкосъемного блока под 80мм кулер. Однако самого блока нет. Все остальные же многочисленные отверстия в металлической стенке передней панели явно предназначены для вентиляции, а никак не для крепления вентиляторов, впрочем?
Впрочем российскому пользователю не привыкать и подручными средствами туда удастся поставить даже 120мм кулер, благо пространство позволяет. Прямо набор "умелые ручки"!
Ну а штатный корпусной вентилятор расположен на задней стенке под блоком питания и работает на выдув.  Семь металлических панелек для крепления плат в этом корпусе и приобрели кое-что, и кое-что потеряли. Приобрели они возможность продолжать жизнь после удаления - теперь они съемные. А вот потеряли они тот пластиковый замок, которым фиксировались платы - теперь это дело без отвертки не провернуть. Ну что ж такое - избавились от этого инструмента при вскрытии корпуса, так теперь он нужен нам для установки плат!
Крепление материнской платы стандартное - девять вкручиваемых в металлическую подложку ножек-винтов.

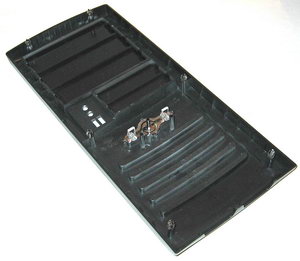

  При снятии передней панели обнаружилась таки парочка необычных моментов.  Во-первых, крепится панель не пластиковыми защелками, а металлическими, да еще и необычной формы - тюльпаном.  Во-вторых, никаких проводов к передней панели не подходит - и светодиоды, и Power, и разъемы расположены на металлическом корпусе. Пластиковая же панель имеет фальш-кнопку, световоды для индикаторов и отверстия для разъемов.
Блок питания
TS-1 комплектуется 300W блоком питания, но более хитрой конструкции. Я имею ввиду прекрасную систему вентиляции этого БП и большие внутренние радиаторы.  БП здесь от FSP Group - ATX-300 GTF. Думаю, что о FSP никому ничего дополнительно рассказывать не нужно - это монстр в БП-строении. В принципе, к этому блоку питания справедливо все то, что расписывалось и для предыдущего корпуса и его БП - наличие фильтров, большой силовой трансформатор и т.д.
 Ну а устанавливается в корпус он на таких же салазках, как и в корпусе TAL-570A.
Источник: www.3dnews.ru
